主要使用機材

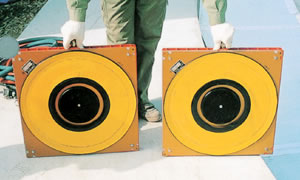

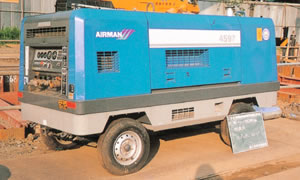

エアーキャスター エンジンコンプレッサー】

エアーキャスター性能表
エンジンコンプレッサーの選定
形式 K15UHD K21UHD K27UHD
容量(tf) 3.18 6.36 10.90
最大荷重時内圧(kgf/ 3.52 3.52 3.52
消費空気量(/min) 0.84 1.26 1.68
揚程(mm) 22 32 38
サイズ(mm) 381×381 533×533 686×686
最小厚さ(mm) 48 51 62
最大厚さ(mm) 70 83 100
自重(kg) 10 12 25
(エアーキャスター1枚当たり) 注)最小厚さは本体のみ、最大厚さは空気充填時
形式 100HP 75HP 50HP
吐出空気量(/min) 11.0 7.5 5.0
吐出圧力(kgf/ 7 7 7
燃料 軽油
燃料タンク容量(リットル) 180 120 92
燃料消費量(リットル/hr) 14.0 9.3 7.0
寸法 全長L(mm) 3090 2000 1970
全幅W(mm) 1400 1280 950
全高H(mm) 1735 1240 1120
重量(kg) 1980 1300 875
注)各数値は参考値です
