概要 特長 主要機材 作動原理 施工要領と選定 施工フロー

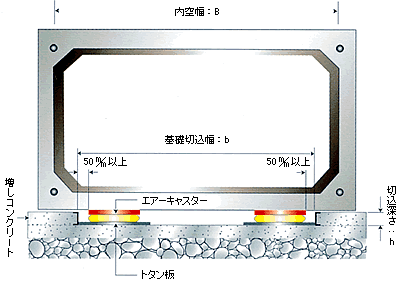

標準断面

エアーキャスター

標準寸法表
内空幅 : B 基礎切込幅 : b 切込深さ : h
800〜1000mm未満 切込みを設けない 切込みを設けない
1000〜2001mm未満 内空幅と同一 75mm
2001〜3501mm未満 内空幅×0.8かつ2000mm以上
3501mm以上 内空幅×0.6かつ2800mm以上
※各数値は標準的な値であり、参考値として利用して下さい。

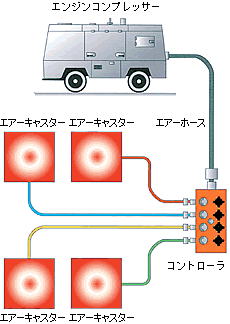

エンジンコンプレッサー】

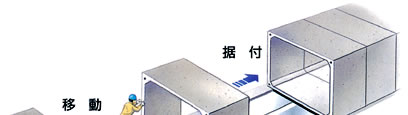

施工手順

所定の場所に荷卸しされたプレキャスト部材の下にエアーキャスターを設置します。設置後空気を注入します。

据付地点まで移動後、プレキャスト部材を据え付けエアーキャスターを回収します。

エアーキャスターから空気が噴出され始めたら、プレキャスト部材の左右をサポートしながら移動します。移動は、人力でも十分です。

エアーキャスターの選定

プレキャスト部材重量からの選定
プレキャスト部材内空幅からの選定
エアーキャスター選定表 - 1
形式 K15UHD K21UHD K27UHD
最大消費空気量(m3/min) 3.36 5.04 6.72
最大許容揚力(tf) 9.8 17.8 30.5
函体重量 1t〜2t未満
2t〜4t未満
4t〜10t未満
10t〜15t未満
15t〜30t未満
注) 最大許容揚力は4組当たりで規格揚力の7割で計算
表中の○印は適用可、△印は検討が必要
エアーキャスター選定表 - 2
形式 K15UHD K21UHD K27UHD
最大消費空気量(m3/min) 3.36 5.04 6.72
最大許容揚力(tf) 9.8 17.8 30.5
内空幅 800mm以上〜1200未満
1200mm以上〜1800未満
1800mm以上〜2700未満
2700mm以上
注)各数値は参考値です

エンジンコンプレッサーの選定 クレーンの機種選定

組み合わせ選定表
クレーン機種選定
  エンジンコンプレッサー規格
100HP 75HP 50HP
エアーキャスター規格 K15UHD
K21UHD
K27UHD
規格区分(質量範囲) 選定機種
1〜2t未満 油圧式4.8t吊り
2〜4t未満 油圧式20〜22t吊り
4〜6t未満 油圧式25t吊り
6〜8t未満 油圧式35t吊り
8〜10t未満 油圧式40t吊り
10〜14t未満 油圧式45t吊り
14〜15t未満 油圧式60t吊り
注)作業半径が8m以内の場合
